1. Objetivo de la práctica

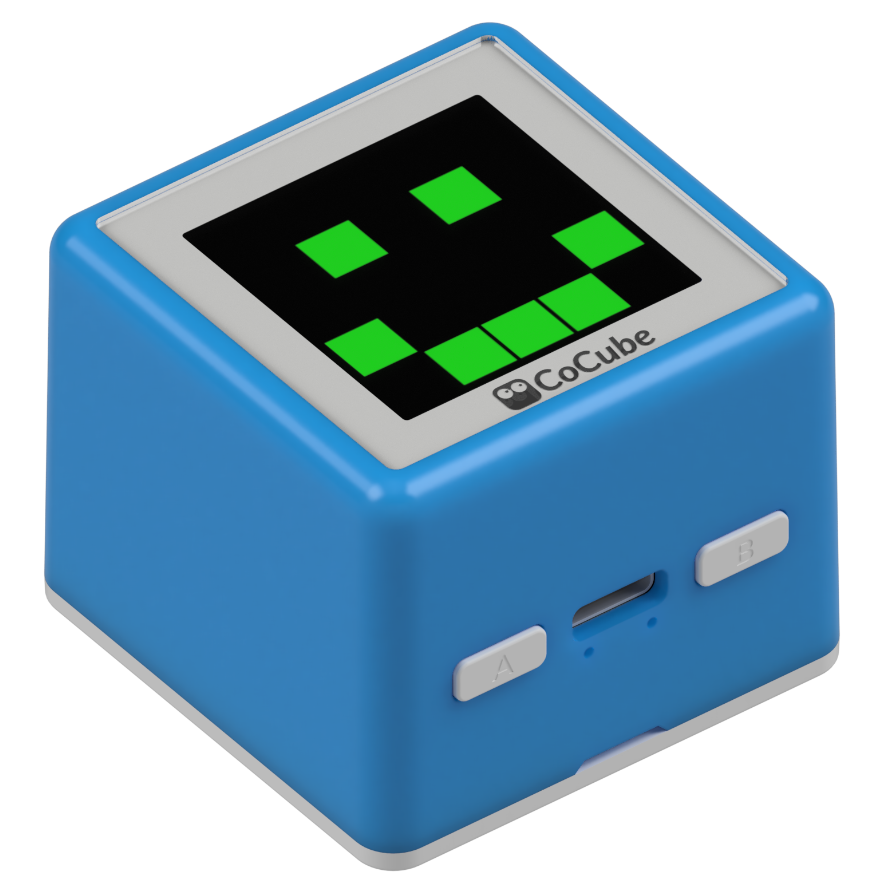

Programe el robot CoCube para que aprenda la función de posicionamiento de coordenadas de la plataforma de posicionamiento y el movimiento direccional de punto fijo del robot, mientras aprende sobre la función de salida en MicroBlocks.
2. Materiales utilizados

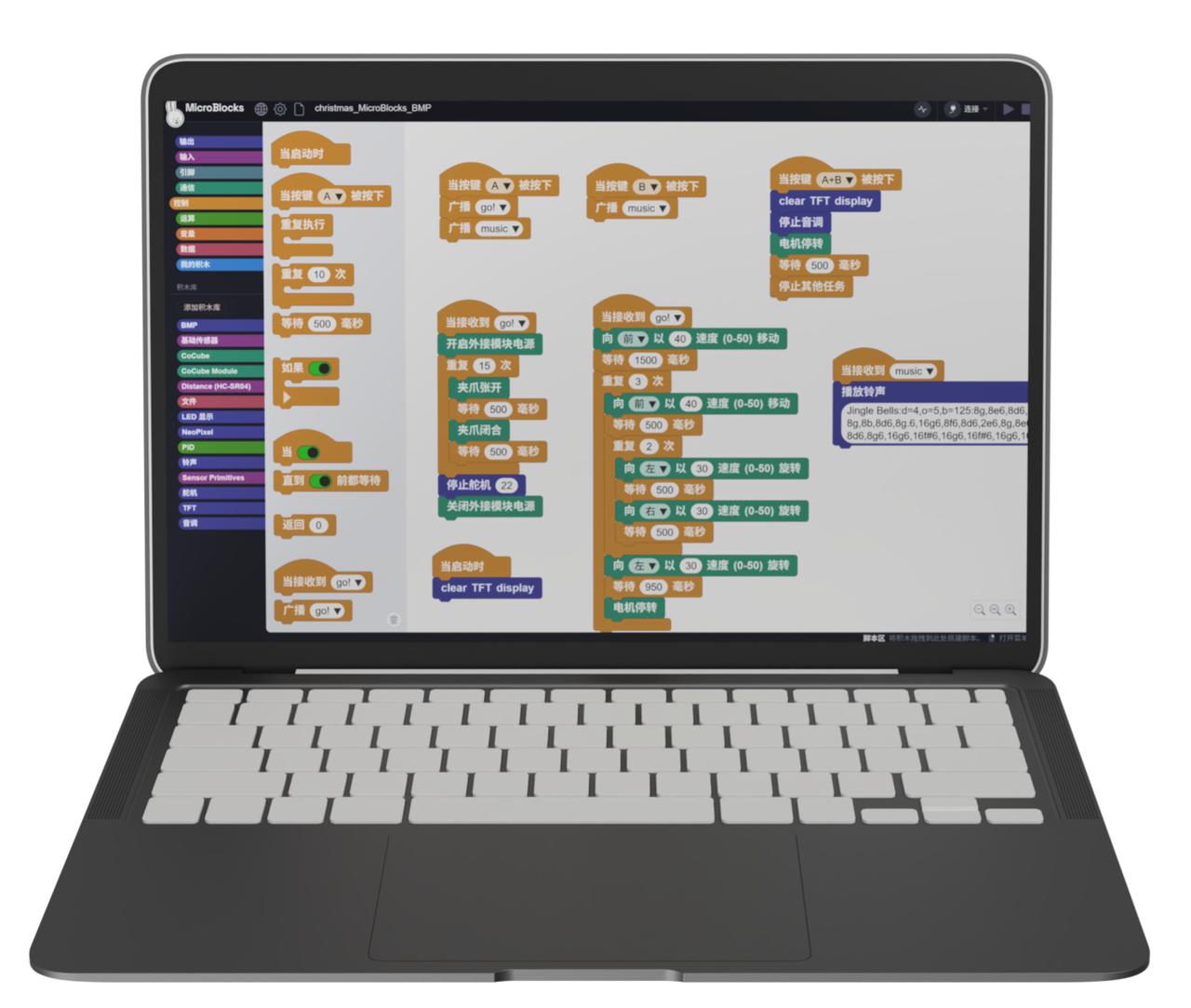

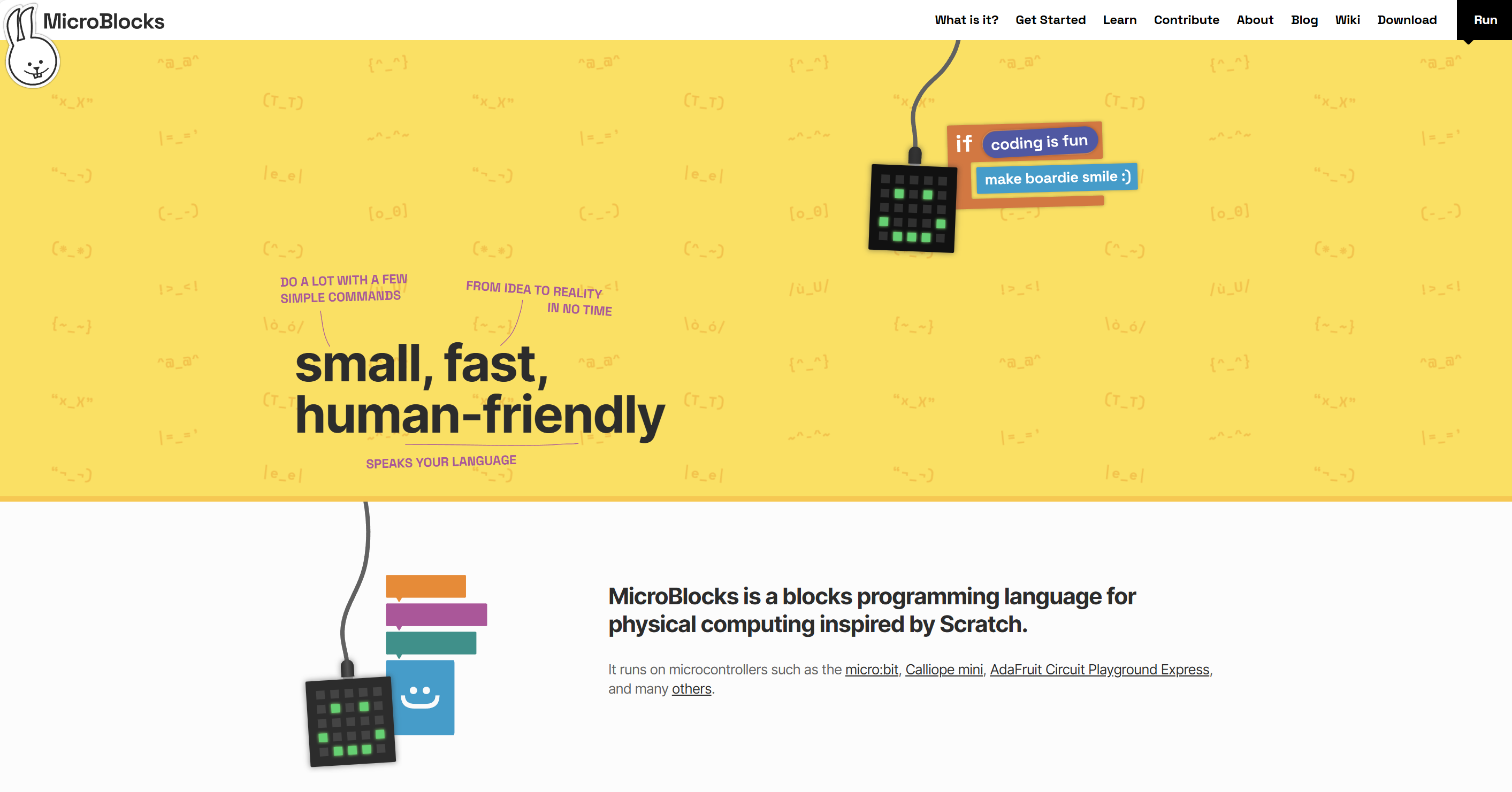

3. Plataformas de software
4. Programación
4.1 Conoce el mapa de ubicación de CoMaps
CoMaps proporciona capacidades de posicionamiento precisas para los robots CoCube.

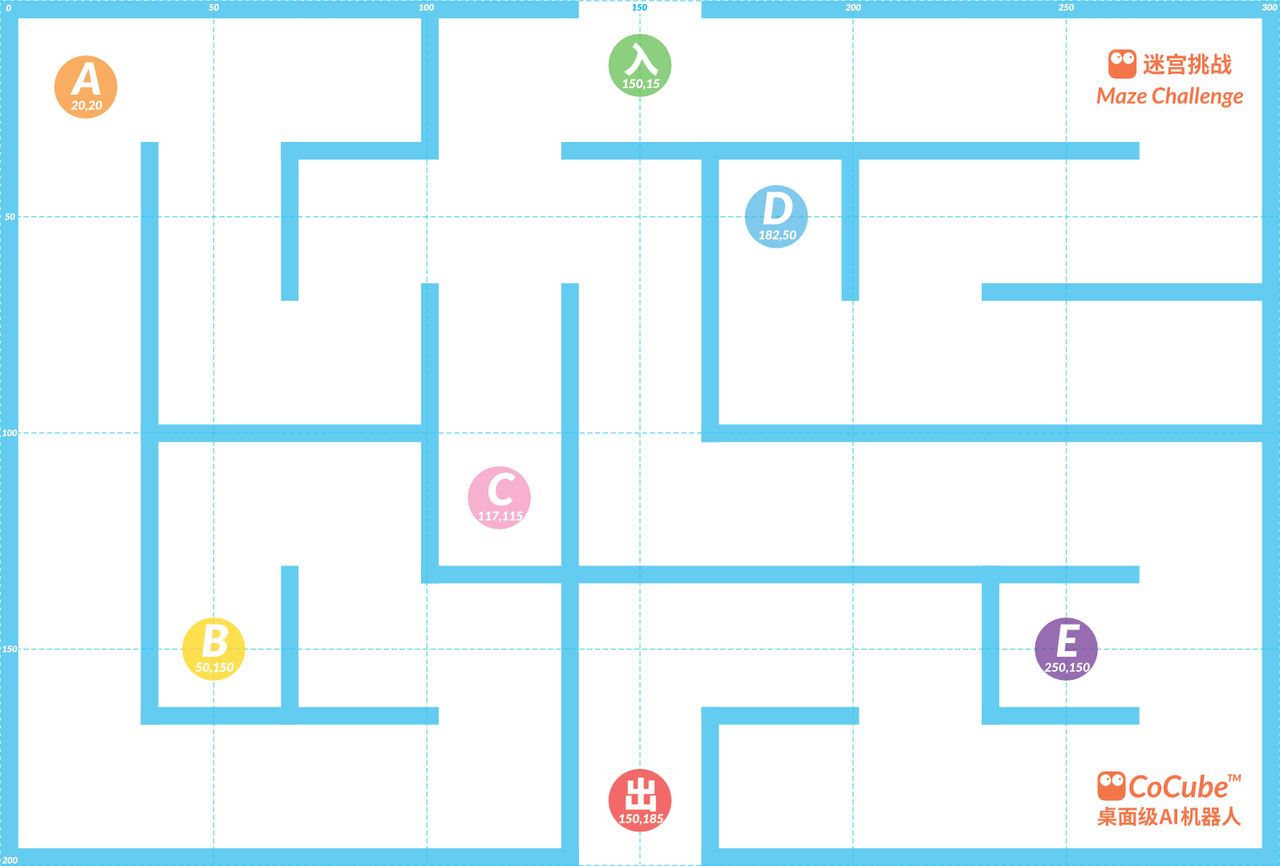

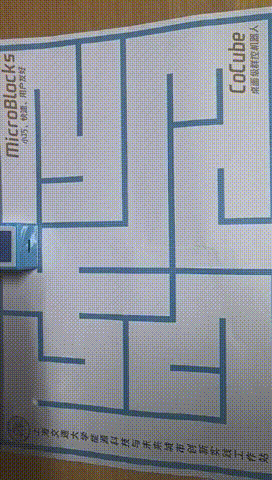

Saca un mapa de la ubicación temática del Maze Challenge y míralo más de cerca:
- Las coordenadas de la esquina superior izquierda del mapa son (0,0), las coordenadas de la esquina inferior derecha son (300,200), el eje X es de izquierda a derecha (0~300) y el eje Y es de arriba a abajo (0~200).
- El robot está 0 grados en la dirección positiva del eje Y y 180 grados cuando el robot está orientado hacia la dirección negativa del eje Y, y el ángulo de rotación en sentido contrario a las agujas del reloj aumenta.
- Hay líneas punteadas impresas en el mapa cada 50 unidades, lo que puede ayudar a localizar rápidamente la ubicación de las coordenadas.

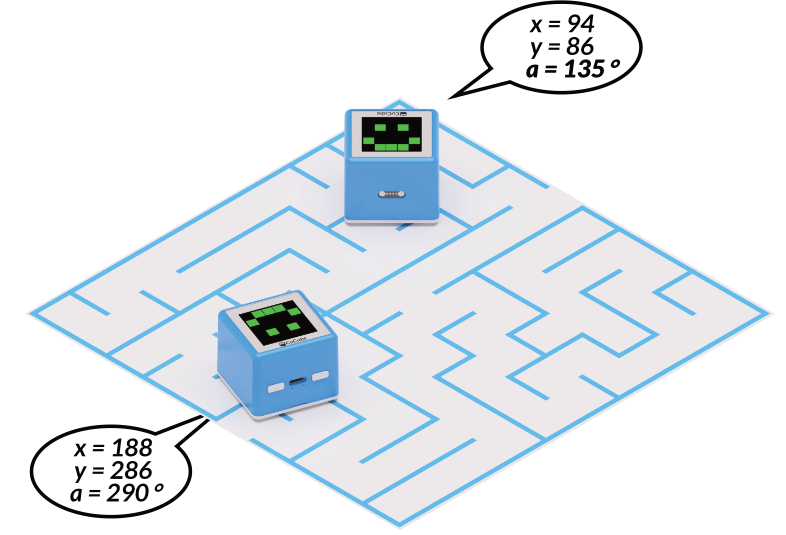

4.2 Deja que el CoCube diga dónde está
¿Cómo puedo obtener una posición y un ángulo más precisos del robot CoCube en el mapa de CoMaps?
Conecte el dispositivo: Conecte el IDE de Microblocks al robot CoCube a través de una conexión Bluetooth y coloque el robot CoCube en la plataforma de posicionamiento.
Usa los bloques "Say"

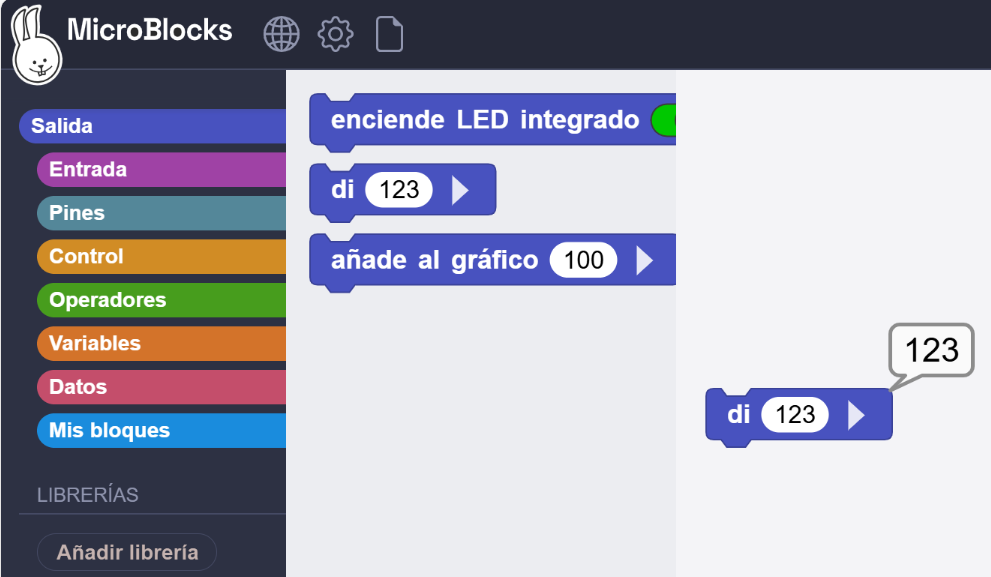

- Conéctese para abrir la biblioteca de bloques "Salida", arrastre el bloque "Digamos 123" y haga clic en Ejecutar, puede ver que en el IDE de MicroBlocks, aparece una pequeña burbuja en la esquina superior derecha del bloque, escribiendo "123".
- ¡Eso es lo que hace el bloque "Say _"! En lugar de dejar que el bot de CoCube realmente hable, le presentará algo en el IDE de MicroBlocks.
- Si desea decir dos cosas al mismo tiempo, simplemente haga clic en el pequeño triángulo a la derecha del bloque "Decir _" y escriba el contenido que desea generar en el nuevo campo de entrada.

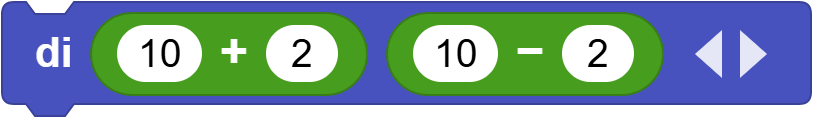

- También podemos rellenar los bloques de la biblioteca de bloques "Compute", y CoCube enviará el resultado final al IDE de MicroBlocks.
Salidas CoCube Coordenadas
Arrastre los bloques "Posición X", "Posición Y" y "Ángulo de dirección" de la biblioteca de bloques CoCube y colóquelos en el bloque "Say _". Haga clic en el bloque para indicar las coordenadas del CoCube en ese momento.

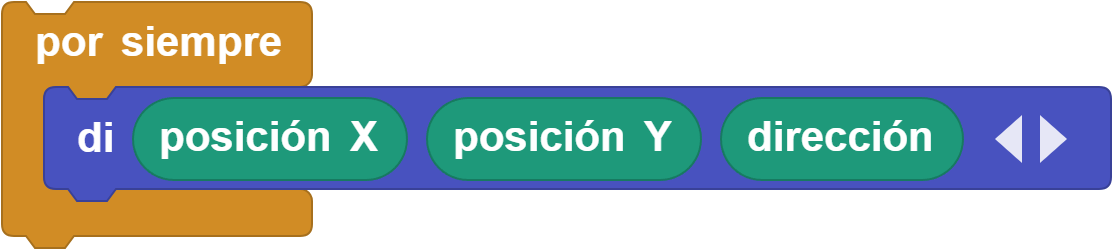

Para generar las coordenadas y los ángulos del CoCube en tiempo real, se puede anidar un bloque "repetido".
- Mueva el robot CoCube y vea si las coordenadas y los ángulos de los MicroBlocks cambian.
4.3 Lugares de dibujo CoCube
Si el bloque "Decir _" no es lo suficientemente intuitivo, también puede usar el bloque "Trazar" para mostrar las coordenadas del CoCube en un gráfico de datos.
Conecte el dispositivo: Conecte el IDE de Microblocks al robot CoCube a través de una conexión Bluetooth y coloque el robot CoCube en la plataforma de posicionamiento.

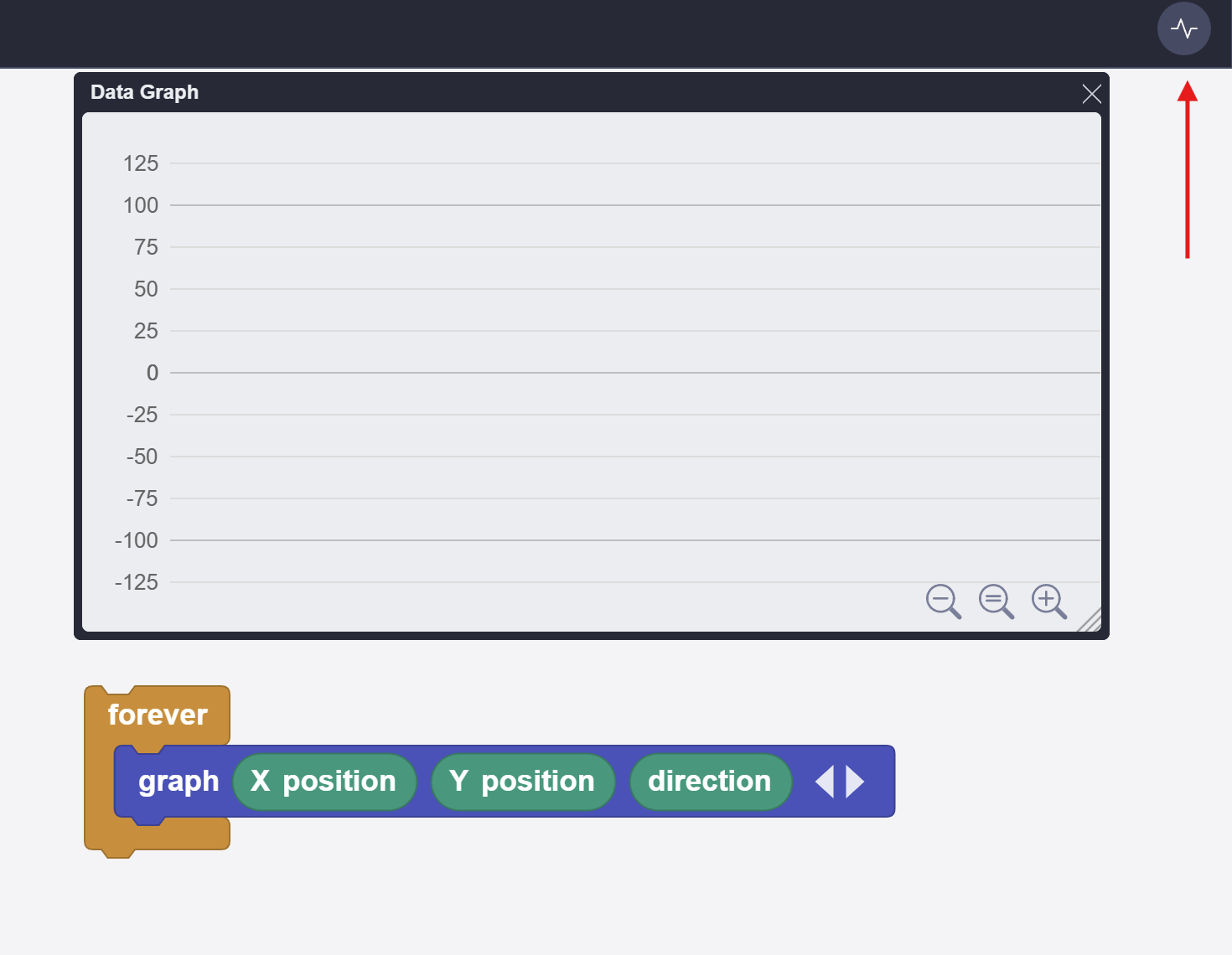

Usando los bloques "Draw": Escriba el siguiente código y ejecútelo, haga clic en el icono en la parte superior derecha del IDE de MicroBlocks para dibujar botones, las curvas roja, verde y azul representan los valores de la "posición X", la "posición Y" y el "ángulo de dirección" del robot CoCube, respectivamente.
4.4 Movimiento preciso
Una vez que hayas dominado los consejos anteriores, podrás explorar el resto por tu cuenta.

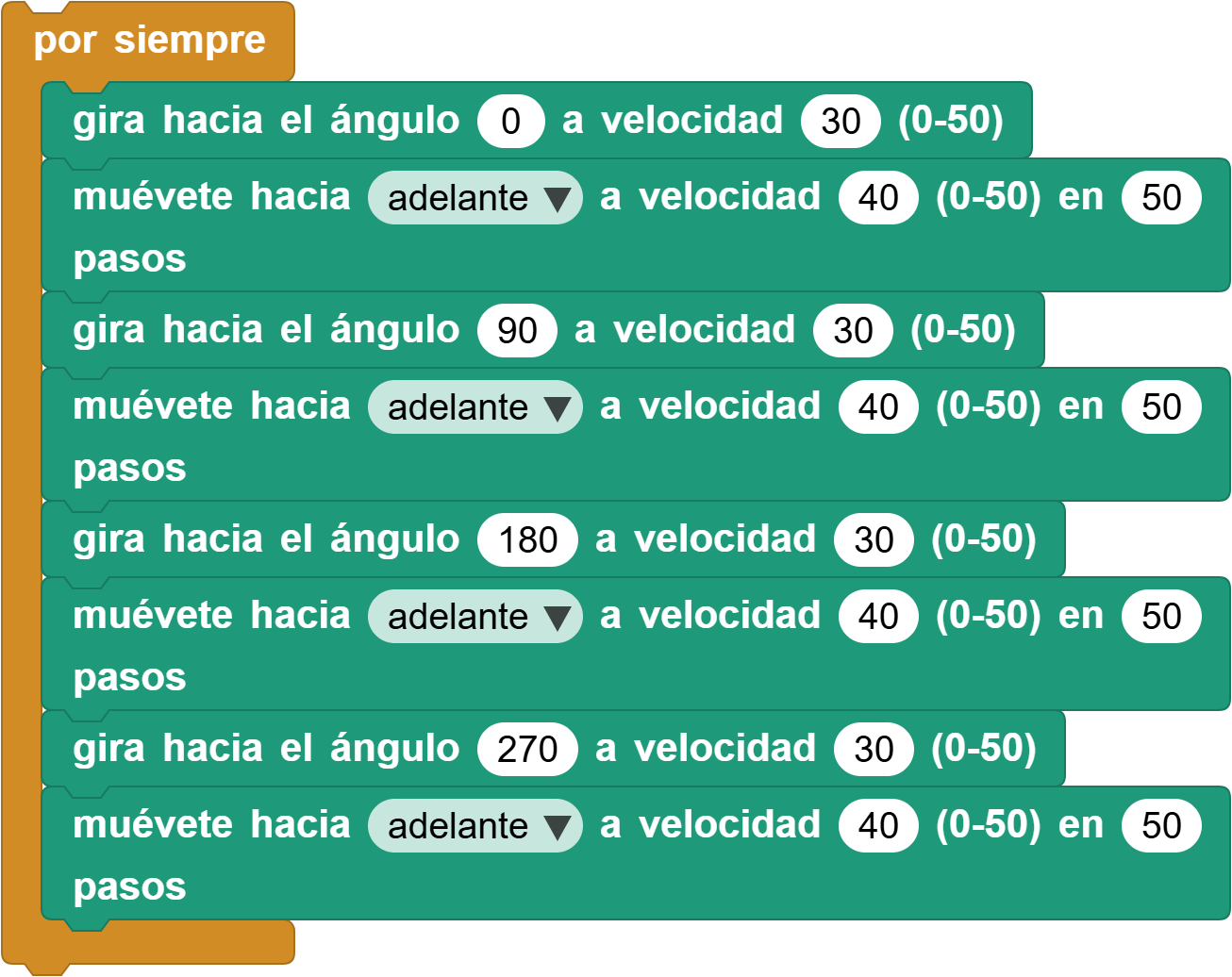

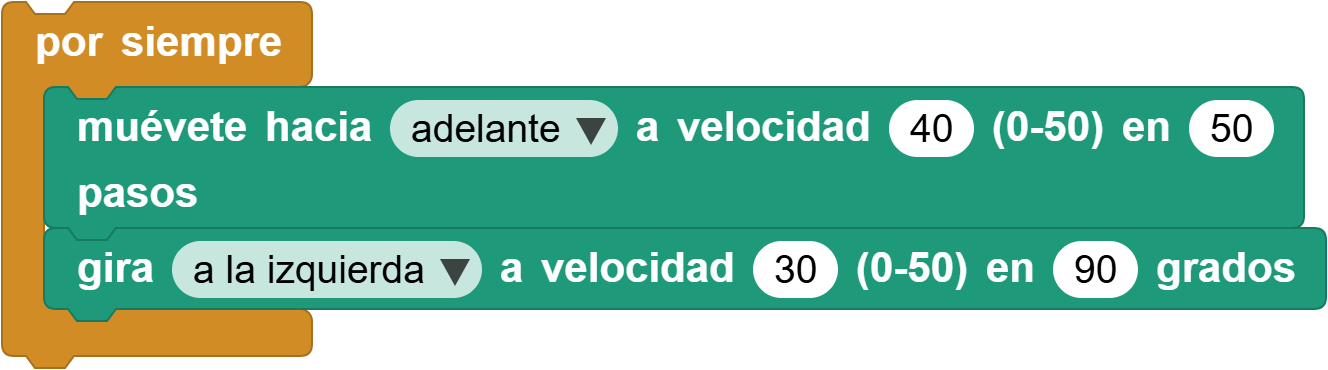

Vamos a reprogramar un robot CoCube para dibujar una trayectoria cuadrada:
Ejemplo de programa de referencia: MicroBlocks - CoCube Case 03 Trayectoria de dibujo cuadrada
5. Reto

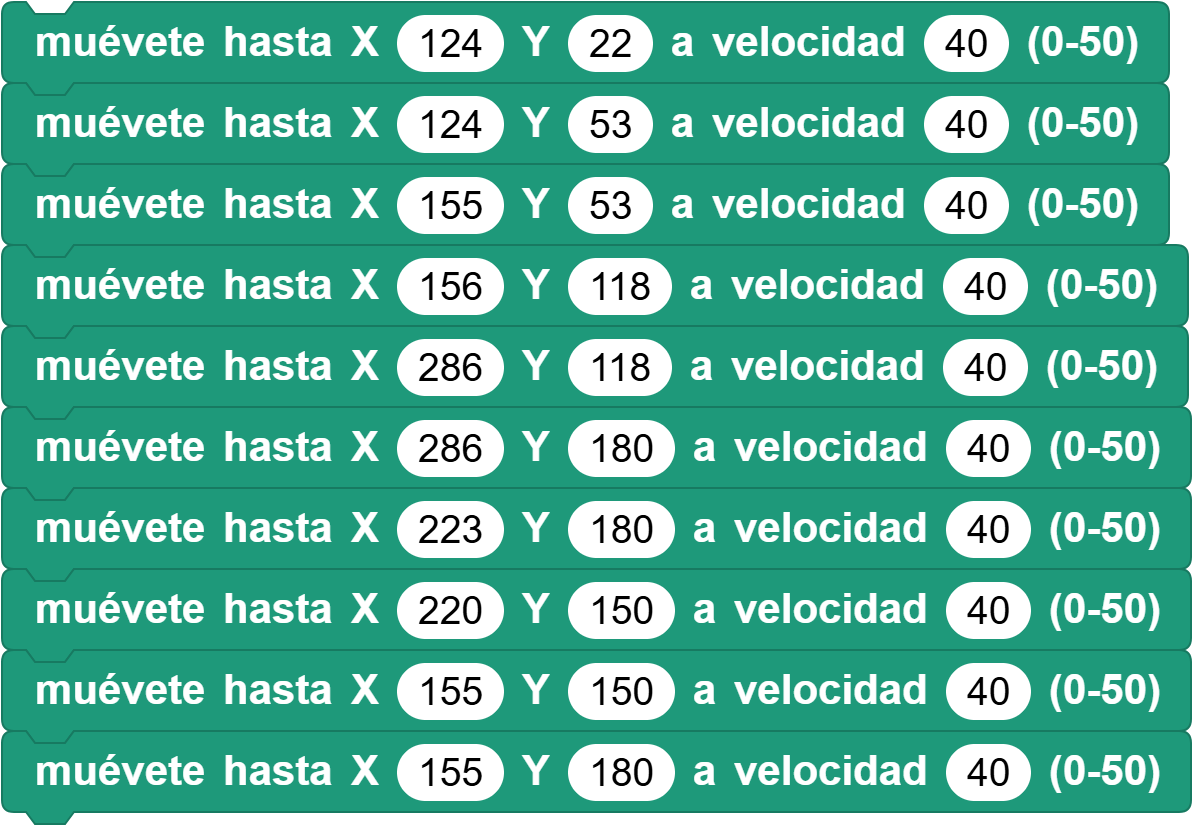

Utilice la función de retroalimentación de coordenadas y la función de movimiento de punto fijo de la plataforma de posicionamiento para caminar desde la entrada hasta la salida del laberinto.
Programa de muestra de referencia: MicroBlocks--CoCube Case 03 Maze Challenge
Es posible que descubras que el CoCube es demasiado rápido y no lo suficientemente suave como para hacer giros, y podemos movernos a una velocidad más pequeña hacia un ángulo específico después de cada punto de coordenadas. ¡Pruébalo tú mismo!
